O manômetro ou manómetro é um instrumento utilizado para medir a pressão de fluidos contidos em recipientes fechados. Existem, basicamente, dois tipos: os de líquidos e os de gases.
Representação
Conteúdo
Um manômetro é um instrumento que mede a pressão de um líquido ou gás. Ele é composto por uma escala graduada e um ponteiro que se move de acordo com a pressão do fluido. O manômetro é usado em uma variedade de aplicações, incluindo mecânica, engenharia e medicina.
Existem vários tipos diferentes de manômetros, cada um projetado para medir uma faixa específica de pressão. Os tipos mais comuns de manômetros são:

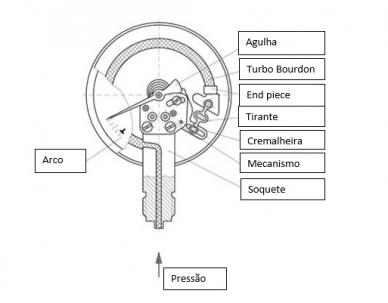

- Manômetro de tubo Bourdon: este é o tipo mais comum de manômetro. Ele é composto por um tubo de metal que se curva quando está sob pressão. O movimento do tubo é transmitido para o ponteiro, que se move ao longo da escala graduada.
- Manômetro de fole: este tipo de manômetro é composto por um fole de metal que se infla quando está sob pressão. O movimento do fole é transmitido para o ponteiro, que se move ao longo da escala graduada.
- Manômetro de diafragma: este tipo de manômetro é composto por um diafragma de metal que se deforma quando está sob pressão. O movimento do diafragma é transmitido para o ponteiro, que se move ao longo da escala graduada.
Os manômetros são usados em uma variedade de aplicações, incluindo:
- Medição da pressão do ar em pneus de carro
- Medição da pressão do óleo em motores
- Medição da pressão do ar em compressores
- Medição da pressão do sangue em pacientes
- Medição da pressão de fluidos em processos industriais
Os manômetros são instrumentos importantes que são usados para medir a pressão de líquidos e gases em uma variedade de aplicações.
Vídeos
Segue abaixo o vídeo explicativo do canal R&E CURSOS.
Cases
SEM INFORMAÇÃO
